环氧树脂脱泡机工厂：环氧灌封脱泡的设备选型与技术参数详解

环氧灌封中的气泡，远比你想的"致命"

环氧树脂灌封是电子元器件封装中的关键工序，广泛用于LED驱动电源、传感器密封、电容器埋入、IGBT模块灌封等场景。灌封层不仅要保护器件免受湿气、粉尘和机械冲击，还要承担电气绝缘功能。然而，一旦灌封层中残留气泡，这些功能保障就会大打折扣。

气泡在固化后的环氧中形成针孔——在器件表面表现为密集微孔，在内部则形成空腔缺陷。针孔直接破坏灌封层的密封性，湿气沿针孔渗入，加速器件老化。更严重的是，气泡是绝缘层中的"薄弱点"：空气的介电强度仅约3kV/mm，远低于固化环氧的15—20kV/mm，气泡处极易发生局部放电，长期运行导致绝缘击穿。此外，气泡还是应力集中源，在温度循环和机械振动下成为裂纹源，使灌封层机械强度下降。一根针孔，可能就是一台电源模块失效的起点。

环氧树脂脱泡的三大技术难点

1：高粘度导致气泡"逃不出去"。 环氧树脂与固化剂混合后，粘度通常在2000—15000 mPa·s之间，部分高填充体系甚至超过20000 mPa·s。根据Stokes定律，气泡上升速度与介质粘度成反比——粘度越高，气泡上升越慢。在常压下，一个直径0.5mm的气泡在15000 mPa·s的环氧中需要数十分钟才能上浮1cm，根本来不及在操作时间内（pot life）完成脱泡。

2：固化反应释放气体。 环氧与胺类、酸酐类固化剂的反应是放热反应，反应过程中不仅自身温度升高，还可能释放微量挥发物和反应副产物气体。这些气体在粘稠体系中难以逸出，形成"二次气泡"。若脱泡与固化衔接不当，即使灌封前脱泡合格，固化过程中仍可能产生新气泡。

3：混合过程引入大量气泡。 环氧A/B组分混合时，搅拌翻卷不可避免地将空气卷入。高速分散虽然能保证混合均匀，但裹入的气泡量也随之增大；低速搅拌气泡少但混合不充分，易出现未反应区域。如何在"混合均匀"和"少裹气"之间找到平衡，是脱泡设备设计的核心矛盾。

真空脱泡机关键参数如何匹配环氧树脂

要解决上述难点，真空脱泡机的参数必须与环氧树脂特性精准匹配。以下是四个核心参数的选型逻辑：

一、真空度：越深越好，但需匹配物料特性

环氧树脂脱泡的基本要求是真空度达到绝对压力≤100Pa（即表压-0.099MPa以上）。真空度越深，气泡内外压差越大，气泡膨胀、破裂的驱动力越强。对于高粘度体系（>10000 mPa·s），建议绝对压力≤50Pa，因为高粘度下气泡需要更大的压差才能克服粘滞阻力完成破裂。但需注意：含易挥发组分（如活性稀释剂）的体系，过深真空可能导致稀释剂挥发，改变配比，需选择"阶梯式抽真空"模式，分阶段建压，避免暴沸跑料。

二、搅拌方式：公转+自转，混合与脱泡兼顾

单一搅拌方式无法兼顾混合均匀性和脱泡效率。专业环氧树脂脱泡机通常采用公转（ planetary，行星式公转）+自转复合搅拌：公转带动整个容器做行星运动，实现壁面刮料和整体翻动，消除搅拌死角；自转提供局部高剪切，确保A/B组分充分混合。两者配合，既能保证混合均匀度，又能将气泡持续驱向液面。公转/自转速比通常在1:2至1:5范围内可调，可根据物料粘度灵活设定。

三、处理量选择：匹配灌封产线节拍

脱泡机的处理量应与灌封产线的耗胶速率匹配。基本原则是：单批次脱泡时间≤灌封工序耗胶时间，避免脱泡成为产线瓶颈。以一条每小时耗胶5kg的灌封线为例，脱泡机有效容积建议5—10L，单批次脱泡10—15分钟，可保证连续供胶不中断。处理量过大会导致物料在罐内停留时间过长，存在凝胶风险；过小则需频繁配料，增加操作负担。

四、温控需求：辅助降粘，但不可越界

适度加热（40—60℃）可降低环氧粘度、加速气泡逸出，同时缩短脱泡周期。但温控必须精准——温度过高会缩短体系pot life，甚至引发提前凝胶。要求控温精度±1℃，并支持恒温模式。对于热敏性强的低温固化体系，建议选择常温或低温脱泡模式，避免温度干扰反应进程。

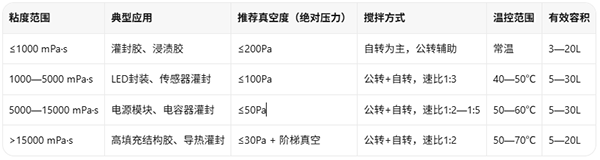

不同粘度环氧树脂的推荐设备型号与参数配置

注：以上为通用参考配置，实际选型需结合具体配方体系的粘度曲线、pot life和灌封工艺要求，建议由环氧树脂脱泡机工厂工程师做物料测试后给出定制方案。

选型要点总结

环氧灌封脱泡，核心是"匹配"——真空度匹配粘度、搅拌方式匹配混合需求、处理量匹配产线节拍、温控匹配反应特性。作为采购方，选型时建议把握三条原则：第一，先测物料再选设备，不要凭经验拍板；第二，优先选择能提供物料测试和工艺调试的源头厂家，而非只卖标准机型的贸易商；第三，关注设备的安全设计（防暴、防跑料），环氧体系价格不菲，跑料一次的损失可能超过设备差价。

找到一家技术过硬的环氧树脂脱泡机工厂，把以上参数对号入座，灌封气泡问题基本可以根治。脱泡这道工序做扎实了，后续的良率和可靠性才有根基。
