陶瓷浆料有气泡怎么消除？天行健机电提供消泡方案

做氧化铝、氧化锆、氮化硅等结构陶瓷、电子陶瓷的厂家，几乎都被同一个问题困扰过：浆料表面浮着一层细密气泡，流延、注浆或喷涂成型后，坯体表面出现针孔、凹坑，烧结后演变成内部气孔，致密度、强度、介电性能全面受损。气泡到底从哪来？为什么静置、加消泡剂都治不住？用什么方法能彻底消除？这篇文章一次讲清，并给出天行健机电的真空脱泡机方案。

一、先搞清楚：陶瓷浆料的气泡从哪来

第一类，搅拌分散卷气。球磨、高速分散出料时液面剧烈翻卷，空气被持续裹入浆料，这是气泡最大的来源。第二类，粉体空隙带气。陶瓷粉体颗粒细、润湿性差，投料时颗粒间隙藏着空气，被溶剂包裹后形成大量微米级气泡。第三类，工艺辅助成分产气。粘结剂、分散剂在搅拌中相互作用，也会缓慢析出小气泡。来源不同，但结局相同：气泡一旦进入高粘浆料，就很难自己跑出来。

二、陶瓷浆料的气泡为什么难消除

第一难，高固含高粘度把气泡"锁"死。陶瓷浆料固含量普遍在55wt%～75wt%，粘度5000～20000mPa·s，气泡被稠厚浆料包裹，浮力远不足以挣脱，静置几十小时都排不干净。第二难，微米级气泡界面稳定。陶瓷粉体比表面积大，气泡壁上吸附颗粒形成"桥接"结构，表面张力把气泡越"抱"越紧；常规机械搅拌破不了泡，转速一高反而卷入更多空气，越搅越多。第三难，常规补救各有代价：延长静置，排不干净还伴随粉体沉降分层；添加化学消泡剂，有机残留会在排胶、烧结阶段留下新缺陷，陶瓷体系普遍慎用。

三、消除气泡的正确思路

对付高粘浆料里的气泡，单靠一种手段都不够，正确思路是"真空负压+动态搅拌"协同：抽真空让气泡内外压差骤增、体积膨胀数十倍加速上浮；搅拌同步翻新浆料自由液面、剪切破泡，让深层气泡有"出路"。这正是真空搅拌脱泡机的工作逻辑。

四、天行健机电真空脱泡机方案

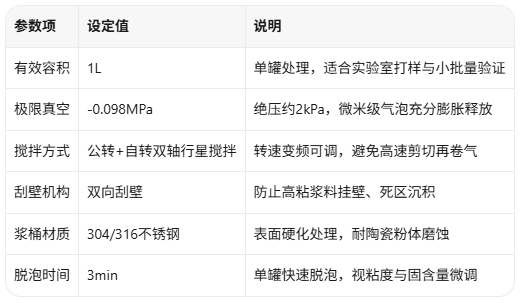

天行健机电针对陶瓷浆料特性，提供TN-JB系列真空搅拌脱泡机（1L～30L可选），采用"真空负压+公转自转行星搅拌"联动：把静置数十小时的脱泡过程压缩到几分钟。以1L机型为例：

五、试样过程与结果

某结构陶瓷企业（氧化锆流延浆料，固含量65wt%、粘度约10000mPa·s）到天行健机电现场试样：同一批浆料一分为二，一组常压搅拌后静置24小时，一组进真空搅拌脱泡机处理3分钟。本次试样实测：静置组浆料表面仍有细密气泡，流延坯体可见散布针孔；真空搅拌组出料浆料表面光洁、无明显气泡上浮，坯体针孔基本消除，浆料密度提升约1.7%。客户据此把真空搅拌脱泡固化为成型前的标准工序，批次间浆料状态一致性明显改善。

六、技术解读

真空脱泡的本质是制造压差：抽真空后气泡内部仍接近一个大气压，外部降到2kPa左右，气泡体积膨胀数十倍、浮力放大，挣脱浆料束缚加速上浮；行星搅拌同步翻新自由液面，让深层气泡有"出路"，剪切力又把大气泡剪碎成小气泡，排得更快，两者叠加显著提高脱泡效率。需要提醒的是，转速并非越高越好：高粘陶瓷浆料宜中低速运行，避免重新卷气，这也是设备支持变频调速的意义。

七、FAQ

问：陶瓷浆料加消泡剂能不能解决气泡问题？

答：不建议首选。化学消泡剂在陶瓷体系会引入有机残留，排胶、烧结阶段可能留下针孔或斑点，影响坯体致密度。物理脱泡不改变配方体系，对配方无干扰，是更稳妥的方式。

问：怎么判断浆料脱泡脱干净了？

答：常用两个方法：一是密度法，脱泡过程中取样测密度，密度趋于稳定即基本脱净；二是成型验证，流延或注浆小样，观察坯体表面有无针孔。工艺固化后按固定时间参数执行即可。

问：脱泡后的浆料能存放多久？

答：建议随脱随用。高粘浆料存放中会缓慢回吸空气，且可能出现粉体沉降；若需存放，应密封保存并在使用前短时（1～3分钟）重新脱泡，恢复到出料状态。

陶瓷浆料的气泡问题，根子在于"体系高粘+气泡稳定"，靠静置、消泡剂都是治标不治本。天行健机电以TN-JB系列真空搅拌脱泡机，把气泡消除变成可控、可复现的标准工艺——天行健，让品质成为必然。有试样需求的朋友，可以联系18898764231。
