聚氨酯脱泡机：高粘度聚氨酯材料脱泡难点与解决方案

聚氨酯（PU）是当今应用最广泛的合成高分子材料之一，涵盖胶粘剂、涂料、弹性体、密封胶、泡沫保温等多个领域。从汽车挡风玻璃的高强度结构胶，到电子封装的灌封涂层，再到运动地板的耐磨弹性体，聚氨酯凭借优异的附着力、弹性和耐化学性占据着不可替代的位置。然而，聚氨酯材料在生产与施工过程中极易混入气泡，这些肉眼可见或微观气泡会直接削弱产品性能——轻则表面出现针孔、白雾、发花等外观缺陷，重则导致力学强度断崖式下降、密封层透水漏气、绝缘性能不达标。以聚氨酯密封胶为例，气泡残留率超过1%时，拉伸强度可下降20%以上，断裂伸长率损失更为显著。因此，如何高效脱除聚氨酯中的气泡，成为配方工程师与工艺工程师必须面对的核心课题。

聚氨酯脱泡三大难点

难点一：高粘度导致气泡逸出困难

聚氨酯预聚物及成品胶粘剂的粘度通常在5000—50000 mPa·s之间，部分高固含体系甚至更高。根据Stokes定律，气泡在液体中的上升速度与介质粘度成反比——粘度越高，气泡上升越慢，自然逸出所需时间越长。在10000 mPa·s的聚氨酯体系中，一颗直径0.5mm的微小气泡，在常压下自然上升10cm需数十分钟乃至更久，远超实际生产节拍。更棘手的是，高粘度物料中的气泡往往被"锁"在内部，无法靠自身浮力有效分离，静置数小时后仍大量残留。

难点二：异氰酸酯与水反应释放二氧化碳

聚氨酯的化学特性决定了其独特的"二次气泡"问题。异氰酸酯基团（—NCO）对水极为敏感，与水反应生成氨基并释放二氧化碳气体。在原料储存、混合及施工过程中，环境湿度、原料含水率、填料表面吸附水都可能成为反应水源。即使初始物料中气泡已脱除干净，混合后固化过程中仍会因NCO—H?O反应持续产生CO?气泡，形成密集的微孔缺陷。这一反应在温度升高时加速进行，使得温控辅助降粘与防副反应之间产生矛盾。

难点三：双组分混合引入大量气泡

绝大多数聚氨酯体系为双组分结构（A组分为预聚物/多元醇，B组分为异氰酸酯固化剂），在使用前需进行高速混合。机械搅拌过程不可避免地将空气裹入物料，且A/B组分粘度差异大，混合均匀本身就需要较高剪切力，剪切越高裹气越多。传统手工搅拌或普通搅拌机混合后，物料中气泡含量可达3%—5%体积比，且气泡粒径分布广、大小不一，给后续脱泡带来极大压力。

真空脱泡机解决方案

针对上述三大难点，专业聚氨酯脱泡机通过行星式双轴搅拌与真空负压的协同作用实现高效脱泡。

行星式双轴搅拌的离心分离原理。 设备采用公转与自转复合运动设计——搅拌桨绕容器中心公转的同时自身高速自转，在物料中形成复杂的涡流与剪切场。公转产生离心力，将物料甩向容器壁面，密度较小的气泡在离心力作用下被"挤"向旋转中心（离心力与浮力方向一致），加速气液分离；自转则提供高剪切分散，打破物料内部的结构网络，释放被包裹的微气泡。对于高粘度聚氨酯物料，这种离心分离机制远比单纯静置靠浮力分离有效。

真空负压抽离机制。 在搅拌的同时，脱泡腔体抽至真空状态（绝对压力≤100Pa），物料表面气压骤降，气泡内部压力远大于环境压力，气泡体积迅速膨胀、破裂，气体被真空泵即时抽走。真空负压不仅加速已有气泡的逸出，还能在物料表面形成"沸腾"效应，使深层气泡快速上浮释放。对于含挥发组分的聚氨酯体系，可采用阶梯式真空策略——先以低真空度缓慢脱除表浅气泡，再逐步加深真空度处理深层气泡，避免物料暴沸溢出。

30秒极限真空优势。 针对NCO—H?O反应持续产生CO?的问题，快速脱泡至关重要。高品质聚氨酯脱泡机可在30秒内将脱泡腔体抽至极限真空度（≤50Pa），在CO?大量生成之前完成脱泡工序，大幅降低副反应气泡的残留风险。传统真空泵从常压抽到100Pa往往需要2—3分钟，这期间物料已在升温搅拌状态下持续反应，CO?不断生成积聚。

传统静置脱泡 vs 真空搅拌脱泡

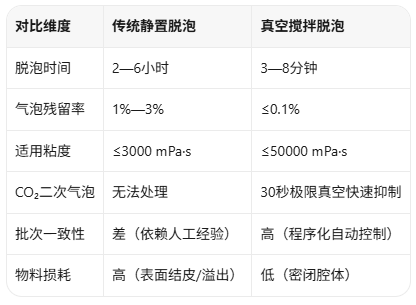

从对比可见，传统静置脱泡仅适用于低粘度、小批量场景，面对高粘度聚氨酯体系几乎无能为力——静置6小时后气泡残留率仍在1%以上，且物料表层因长时间暴露开始结皮固化，造成损耗。真空搅拌脱泡在8分钟内即可将残留率降至0.1%以下，效率提升数十倍。

工艺参数建议

根据聚氨酯材料特性与生产实践，以下为推荐工艺参数配置：

- 真空度设定： 低粘度体系（≤5000 mPa·s）抽至绝对压力100—200Pa即可；高粘度体系（>5000 mPa·s）建议抽至≤50Pa，并采用阶梯式加压策略（先30%→60%→100%真空度），防止高粘度物料暴沸。

- 搅拌转速： 公转转速30—80 rpm，自转转速200—600 rpm，速比建议1:4至1:8。高粘度物料取低公转高自转配置，避免离心力过大导致物料飞溅；低粘度物料可适当提高公转转速增强离心分离效果。

- 脱泡时间： 单批次处理量5—20L时，脱泡时间3—8分钟为宜。建议通过真空度—时间曲线监测脱泡进程：当真空度稳定在极限值且无明显的压力波动（气泡破裂信号）时，即可判断脱泡完成。

- 温度控制： 视物料粘度可在40—50℃范围内辅助升温降粘，但需严格控制温升速率（≤2℃/min），并确保全流程温度不超过60℃，避免加速NCO—H?O副反应。建议选配±1℃精准温控系统。

- 混合前置脱泡： 对于双组分聚氨酯体系，建议先分别对A、B组分进行独立真空脱泡（脱泡率≥99%），再快速混合、二次脱泡30—60秒，可最大限度降低混合裹气量。

聚氨酯材料的脱泡难点根植于高粘度物性、湿敏化学反应与双组分混合工艺三重叠加。选配一台性能可靠的聚氨酯脱泡机，以行星式双轴搅拌的离心分离叠加真空负压快速抽离，配合阶梯式真空与精准温控，是突破高粘度脱泡瓶颈、保障产品品质一致性的核心工艺手段。
