导热凝胶真空脱泡方案 天行健TN-J10L试样给出效果

昨天，深圳一家做导热凝胶的厂家带着两款料来到天行健试样中心——一款导热系数约 5W/(m·K)、粘度约 32 万 mPa·s，另一款约 10W/(m·K)、粘度约 40 万 mPa·s，都用于芯片散热。他们的痛点很典型：凝胶里裹的气泡排不掉，既影响导热性能，又影响点胶品质。这次试样用的是 TN-J10L 真空脱泡机，配定制夹具直接处理 600mL 针筒管，全过程记录如下。

客户痛点还原

导热凝胶是硅油加导热粉体填料的高粘度凝胶态体系，灌进 600mL 针筒管后，气泡一旦裹进去就几乎不再动——料体太稠，气泡浮不起来。可这些气泡正是芯片散热的致命伤：空气导热系数只有约 0.026W/(m·K)，凝胶里只要残留气隙，局部热阻就飙升，芯片贴片后可能局部过热甚至失效。

客户原来的脱泡方式是"灌完针筒再抽真空"，可几十万粘度的凝胶在针筒里纹丝不动，单纯抽真空、气泡被锁在胶体里根本出不来。他们试过延长抽真空时间、试过加热降粘，都没能把内部细泡清干净。更要命的是导热凝胶不透明，肉眼只能看表面，里面的气泡只能靠 X 光拍—结果一拍，一片白点。

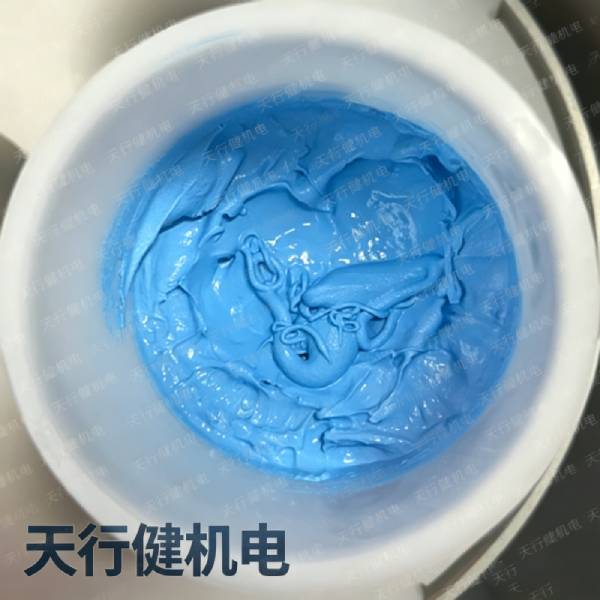

导热凝胶真空脱泡前

试样方案

针对这两款 5W、10W 的导热凝胶，我们推荐 TN-J10L 真空脱泡机，并配了一副专门适配 600mL 针筒管的夹具。选型逻辑很直接：导热凝胶的难点不在"抽不抽真空"，而在"粘度几十万的凝胶装在针筒里，气泡有没有机会跑出来"。

TN-J10L 的解法是"原位脱泡"——凝胶不倒出来，连针筒一起上机，夹具把针筒固定在最佳取向带入真空腔，在深真空下让气泡膨胀、上浮、脱离胶体。这样省掉了"脱泡—再灌装"的二次转移，也就没有重新裹气的风险，脱完即封、即出货。

深真空让气泡膨胀上浮 + 针筒原位处理避免二次裹气 + 夹具取最佳取向缩短气泡逃逸路径。

试样过程与结果

当天客户带的是 5W 和 10W 两款导热凝胶，已预灌在 600mL 针筒管里。以 5W 款（约 32 万 mPa·s）为例：把针筒装入定制夹具，按最佳取向放入 TN-J10L 真空腔；关腔抽真空，真空度拉到 -0.098MPa 后维持设定时长——这一步让凝胶里原本被锁住的气泡在低压下体积膨胀、浮力增大，沿针筒轴向向上脱出胶体；达到设定时间后缓慢破真空、开腔取出。10W 款（约 40 万 mPa·s）粘度更高，相应延长了真空维持时间，流程一致。

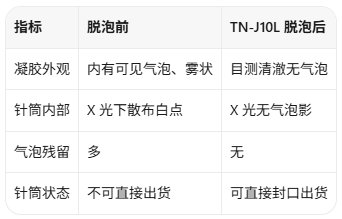

验证分两步：先目测针筒内凝胶外观，再用 X 光机拍内部。结果如下

客户现场拿着两张 X 光片对比，原话是："原来怎么抽都有白点，这次干净了。"最关键的是，脱泡直接在针筒里完成，省掉了再灌装带来的二次裹气风险。

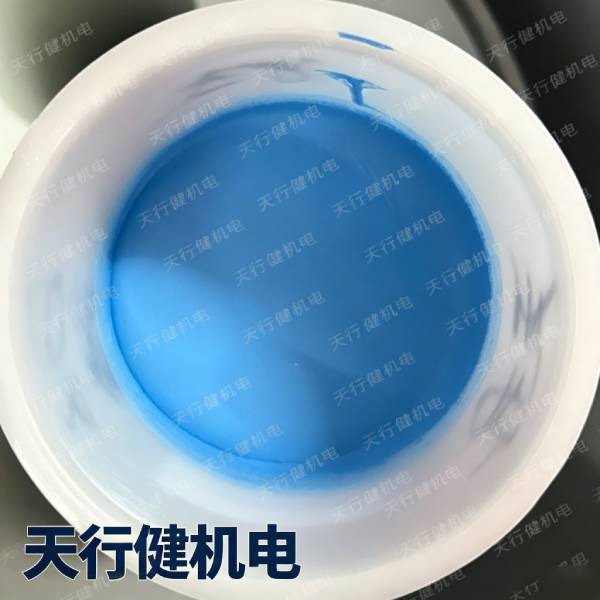

导热凝胶真空脱泡后

技术解读

为什么 TN-J10L 能把几十万粘度凝胶里的气泡拽出来？关键在"让气泡有路可走"。

导热凝胶是典型的非牛顿高粘度流体，粘度动辄三四十万 mPa·s，气泡一旦裹进去，靠自身浮力几乎不可能上浮——气泡被胶体"焊"在原地。所以单纯抽真空、干等，气泡出不来。

TN-J10L 做对了两件事：一是深真空到 -0.098MPa，气压骤降让气泡内外压差骤增，气泡体积成倍膨胀、浮力同步变大，原来"动不了"的气泡这下被"撑"出上浮的力；二是针筒原位脱泡，夹具把针筒摆在最佳取向，气泡只需沿轴向走一段短路径就能脱出，不必穿过整筒凝胶。两个条件叠加，再稠的凝胶气泡也能被"挤"出来。这也是高粘度凝胶脱泡的核心要点：真空要够深、气泡逃逸路径要够短。

FAQ

Q：脱泡会改变导热凝胶的导热性能吗？

不会。真空脱泡只抽出凝胶里裹挟的空气，不加热、不加溶剂、不改配方，硅油与导热粉体的配比和分散状态都不受影响，反而因消除了气隙，实测导热表现更稳定。

Q：40 万粘度的凝胶大概要抽多久？

本次 5W 款（32 万）与 10W 款（40 万）所需真空维持时间不同，10W 款略长，均在合理区间内。具体时长视料体粘度、装料量与针筒规格现场调试。

Q：可以免费寄样测试吗？

可以。把你的导热凝胶连针筒寄到天行健试样中心，我们用对应型号实测，X 光为证。

结尾回扣

这次试样的结论很清楚：对 5W、10W 这两款几十万粘度的导热凝胶，TN-J10L 配 600mL 针筒夹具做原位真空脱泡，脱泡后针筒内目测无气泡、X 光检测无气泡影，直接封口即可出货。

天行健，让品质成为必然。如果你也是做导热凝胶、导热硅脂、芯片散热材料的厂家，凝胶里的气泡一直抽不干净，不妨寄样来实测一次。
